油壓驅動技術是目前射出成型機使用普遍的驅動控制方式，具有功率重量比大、壓力和流量控制佳、壽命長及易維護等優點；而交流伺服馬達驅動技術則具有響應快、精度高、恒轉矩等優點。臺達VFD-VJ系列油電伺服驅動器利用交流伺服馬達驅動的油壓系統，將伺服驅動技術、馬達技術與油壓技術結合，且以精確的壓力與流量控制，消除高壓節流的能源損耗，將射出成型機油壓驅動技術再度創新。此外，臺達在倡導綠色設計的理念的環保技術上，亦提升了產品綠色制造的技術水平，為客戶創造更多價值。

應用領域:注塑機、 壓鑄機、壓力機

產品特色

具有高性能磁束矢量控制(FOC：Field Oriented Control)

可用于感應伺服電機及永磁同步伺服電機，C版VJ新增IPM電機參數自學習功能

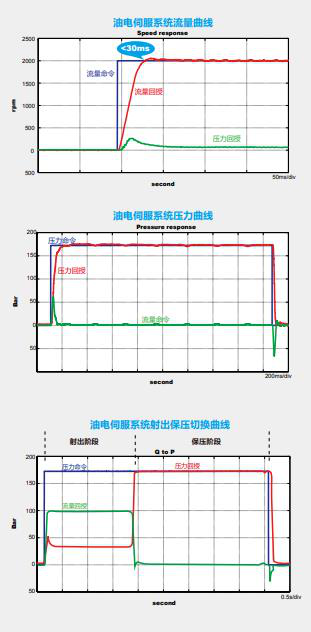

過載能力特優、重復精度高、高速應答性

高功率密度：相同附載條件下，降低電流輸出

支持電機溫度保護，C版VJ包含KTY84-130、PTC130及溫度開關型

油泵缺油保護功能，避免油泵因缺油造成內部零件損壞

可調PWM載波頻率

弱磁控制技術：提高輸出電壓，降低輸出電流，同時維持正弦波輸出，減少電機損耗及震動

金屬外殼設計，機械強度高、傳熱效果佳、環境耐受度高

內置剎車單元，并增加剎車過電流、過溫保護及剎車電阻檢測

C版VJ控制板一體化，內置PG卡及通訊卡，免除安裝不良風險，提升使用便利性

采用RS-485 通信接口(RJ-45)，標準Modbus通信協議

C版VJ支持CANopen通訊協議，強化與控制器整合能力

zui 新版PC聯機軟件，實時監控驅動器狀態與參數設定

技術規格

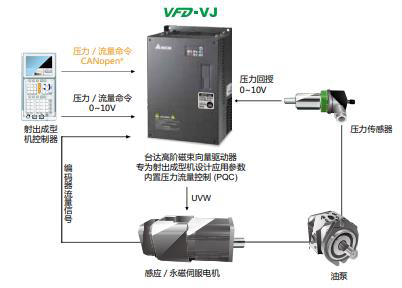

油電伺服系統架構

伺服驅動器從射出成型機控制器獲得壓力及流量命令后，與實際壓力和轉速回授進行PID 演算，計算出合適的控制量來驅動伺服電機與油泵，因此控制系統響應快、重復精度高。

電壓：220V / 460V

功率范圍(kW)：5.5~37 (230V)  / 5.5~75 (460V)

載波頻率(Hz)：可調

操作電壓范圍：正負10%（VJ-C為-15~10%）

電源頻率變動范圍：正負5%

冷卻方式：風冷/油冷（VJ-C油冷型功率范圍：460V 30~75kW）

壓力回授輸入：電壓型DC 0~10V 及電流型4~20mA

通訊協議支持：Modbus及CANopen（VJ-C）
